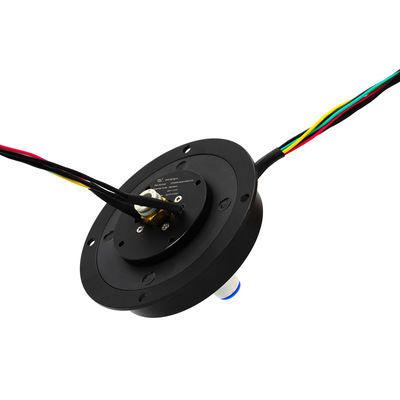

JINPAT Pancake Slip Ring, endüstriyel uygulamalar için 10 devreye 5A ve 220VDC/AC voltaj derecelendirmesi
Ürün ayrıntıları
| devreler | 10 devre | Mevcut Derecelendirme | Devre başına 5A |
|---|---|---|---|
| Voltaj derecesi | 220VDC/AC veya üzeri | Temas malzemesi | Değerli metal |
| Çalışma hızı | 0~50rpm | Dielektrik mukavemet | ≥500VAC@50Hz(Akım) ≥300VAC@50Hz(sinyal) |
| Yalıtım direnci | 300MΩ@500VDC(Akım) 100MΩ@300VDC(sinyal) | Çalışma Sıcaklığı | -40°C~+60°C |
| Nem | ≤60% bağıl nem | IP Derecelendirmesi | IP54 |
| Tel uzunluğu | Stator Teli:1000mm Rotor Teli:1000mm | Konut malzemesi | Alüminyum alaşımı |
| Kalınlık | 6 mm | Ethernet Devreleri | 1 devre*100M |
| İletişim Türü | Nobel Metali | ||
| Vurgulamak | 10 Çemberli Pancake Slip Ring,Devre kayma halka başına 5A,220VDC/AC Rating Voltage Döner Elektrik Bağlantısı |
||
Ürün Açıklaması
JINPAT Gözleme Kayma Halkası 10 Devre 5A Ethernet 220VDC/AC Değerli Metal Kontaklar
Sadece Alibaba'da Pazarlık Fiyatı
LPK serisi, JINPAT tarafından üretilen ve kalınlığı 6 mm kadar küçük olan bir grup Gözleme Kayma Halkasıdır. Sınırlı dikey kurulum alanına sahip rotasyon sistemleri için özel olarak tasarlanan bu kontak halkaları, maksimum alan verimliliği için merkezi bir deliği çevreleyen hem bakır halka hem de fırça temasına sahiptir.
Temel Özellikler
- Yüksek dönme hızı özelliği
- Hafif tasarımla güvenilir temas
- Son derece düşük fiziksel gürültülü çalışma
- Güç ve sinyal iletimi için 360° sürekli dönüş
- Çalışma sırasında parazit veya bağlantı kopması yok
Ürün Avantajları
- Hazır fotoelektrik kodlayıcı seçeneği
- Katı veya içi boş mil seçimi
- Hızlı teslimat mevcut
- İhtiyaçlarınıza göre özel çözümler
Teknik Özellikler
| Elektronik ve Elektrik | Mekanik | ||
|---|---|---|---|
| Devreler | 4 devre × 5A / 1 devre × 100M Ethernet | Çalışma Hızı | 0-50rpm |
| Çalışma Gerilimi | 220VDC/AC | Temas etmek | Nobel Metal |
| Dielektrik Dayanımı | ≥500VAC@50Hz (Akım) ≥300VAC@50Hz (sinyal) | Konut | Alüminyum alaşımının oksidasyon siyahının zımparalanması |
| Yalıtım | 300MΩ@500VDC (Akım) 100MΩ@300VDC (sinyal) | Tel Uzunluğu | Stator Teli: 1000mm Rotor Teli: 1000mm |
| Çevre | Notlar | ||
| Sıcaklık | -40°C ila +60°C | Kurulum Yöntemi | Müşteri tarafından sağlanan flanşa sabitlenmiş rotor |
| Nem | ≤%60 bağıl nem | ||
| IP Derecelendirmesi | IP54 | ||
Ana Uygulamalar
- Paketleme ve sarma makineleri
- Yarı iletken taşıma sistemleri
- Endüstriyel makineler
- Sergileme makineleri
- Tıbbi ekipman
- Döner indeks tabloları
- Proses kontrol ekipmanları
Şirket Avantajları
- 12.000+ metrekarelik tesis, 500+ çalışan
- 69 patenti ile "Ulusal Yüksek ve Yeni Teknoloji" şirketi olarak tanındı
- Dünya çapındaki küresel şirketlerle uzun vadeli ortaklıklar
- Sivil, askeri, ticari ve endüstriyel uygulamalara yönelik 10.000'den fazla başarılı tasarım
- 20 yılı aşkın üretim ve Ar-Ge tecrübesiyle 1996 yılında kuruldu
- Çeşitli ekipman gereksinimleri için ücretsiz özel kayma halkası çözümleri
- Hızlı teslimat seçenekleri mevcuttur
Tipik Uygulama
Şirket Bilgileri
Sıkça Sorulan Sorular
Ne yapıyoruz?
Dönen sistemler için çeşitli çözümler sunan, yüksek kaliteli kayar halkalar geliştirmeye, tasarlamaya ve üretmeye odaklanıyoruz.
Kayma halkası nedir?
Kayma halkası, güç ve elektrik sinyallerinin sabit yapılardan dönen yapılara iletilmesini sağlayan elektromekanik bir cihazdır. Mekanik performansı artırır, sistemin çalışmasını basitleştirir ve hareketli bağlantı noktalarındaki hasara yatkın kabloları ortadan kaldırır.
Ne tür kayma halkaları sunuyoruz?
- Elektrikli Kayma Halkaları (kapsül, delikli, minyatür)
- Sinyal Kayma Halkaları (USB 2.0/3.0, fiber optik döner bağlantılar, yüksek frekans)
- Pnömatik/Hidrolik Döner Rakorlar
- Özel Kayma Halkaları
- Büyük hacimli seri
Bir kayma halkasını nasıl seçerim?
Seçim, toplam devreler, devre başına voltaj ve amper, çalışma hızı ve montaj tipi dahil olmak üzere uygulamanızın çalışma parametreleri hakkında ayrıntılı bilgi gerektirir. Seçim veya özel çözümler konusunda yardım için bizimle iletişime geçin.
Özel kayma halkaları sunuyor musunuz?
Evet, mühendislerimiz özel ihtiyaçlarınıza göre uyarlanmış mükemmel özel çözümler geliştirir. Gereksinimlerinizi görüşmek için bizimle iletişime geçin.
