Kompakt Tasarım 4 Devreli ve 240 VAC/DC Gerilimli Ayrı Kayma Halkası, Esnek İHA Sistemleri için

  • Compact Design Separate Slip Ring with 4 Circuits and 240 VAC/DC Voltage for Flexible UAV Systems
Menşe yeri Çin
Marka adı JINPAT
Sertifika ISO/CE/RoHS/UL
Model numarası LPS-04
Min sipariş miktarı 10 adet
Fiyat negotiable
Ürün ayrıntıları
Gerilim 240 VAC/DC Mevcut Derecelendirme 1-3A
Çalışma nemi %60 bağıl nem veya daha yüksek Temas malzemesi Altından Altına
Gövde Malzemesi Değerli metal Devre sayısı 4
Yalıtım direnci 50 MΩ @ 500 VDC Çalışma hızı 0-100 rpm
Dış çap Φ2,9 mm Çalışma sıcaklığı -20~ +60°C
Dielektrik mukavemet ≥200 VAC ve 50Hz, her devre arasında Elektrik gürültüsü 30 mΩ Min
Kurşun tel uzunluğu standart 250mm Kurşun Boyutu 32# gümüş kaplama bakır
Maksimum Hız 200 rpm sürekli
Vurgulamak

4 Devreli Ayrı Kayma Halkası

,

240 VAC/DC Gerilimli Kayma Halkası

,

Kompakt Tasarımlı Döner Elektrik Konnektörü
Ürün Açıklaması
Kompakt Tasarımlı Ayrı Kayma Halkası, 4 Devre, Esnek İHA Sistemi İçin
Ürüne Genel Bakış
Bazen, kendi kendine yeten bir "kapsül" kayma halkası, sistem boyutu kısıtlamaları veya maliyet sınırlamaları nedeniyle pratik olmayabilir. Kayma halkasını (rotor) ve fırça bloğunu (stator) müşteri entegrasyonu için ayrı bileşenler olarak sağlıyoruz. Rotor, bir tambur konfigürasyonunda, dönme ekseni boyunca ardışık bireysel halkalara sahiptir.
Hızlı Ayrıntılar
Model LPS-04 (katı)
Devre Sayısı 4
Gerilim 240 VAC/DC
Yalıtım Direnci 50 MΩ @ 500 VDC
Akım Değeri 1-3A
Çalışma Hızı 0-100 rpm
Temel Özellikler
  • 4 devre konfigürasyonu
  • 200 rpm'ye kadar sürekli çalışma hızı
  • Güvenilir performans için altın-altın temas noktaları
  • 250mm standart kablo uzunlukları
  • Veri yolu protokolleri ile uyumlu
  • Mühürlü ünite seçenekleri mevcuttur
  • Esnek, renk kodlu, gümüş kaplamalı kablo telleri
  • Hassas bilyalı rulmanlar, ticari uygulama ömrü gereksinimlerini aşar

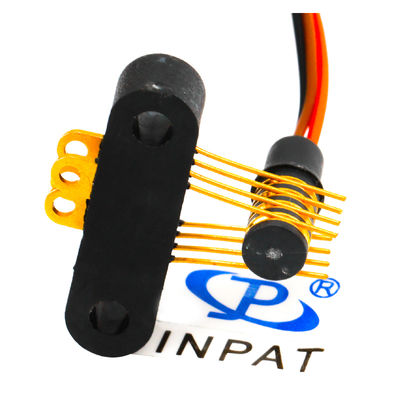

Kompakt Tasarım 4 Devreli ve 240 VAC/DC Gerilimli Ayrı Kayma Halkası, Esnek İHA Sistemleri için 0
Teknik Özellikler
Devreler 4 devre Dış Çap (mm) Φ2.9
Çalışma Hızı 0-100rpm Gerilim Değeri 240VAC/DC veya daha yüksek
Çalışma Sıcaklığı -20°C ila +60°C Akım Değeri 1-3A
Çalışma Nemi %60RH veya daha yüksek Dielektrik Dayanımı ≥200 VAC at 50Hz devreler arasında
Yalıtım Direnci 50MΩ at 500VDC Elektriksel Gürültü 30 mΩ Min
Temas Malzemesi Altın Altına Kablo Teli Uzunluğu Standart 250mm
Gövde Malzemesi Değerli metal Kablo Boyutu 32# gümüş kaplamalı bakır
Ürün Avantajları
  • Düşük tork tasarımı, sistem tork bütçesini en aza indirir
  • Kompakt ayak izi, zorlu alan gereksinimlerine uyar
  • Minimum elektriksel gürültü ile sorunsuz çalışma
  • Acil gereksinimler için hızlı sevkiyat mevcuttur
  • 360° sürekli dönüş yeteneği
  • Yüksek bant genişliği aktarım performansı
Şirket Bilgileri
JINPAT Electronics, 20 yılı aşkın deneyimiyle yüksek kaliteli kayma halkası çözümlerinde uzmanlaşmıştır. 12.000 metrekarelik tesisimiz ve 500'den fazla çalışanımız, çok çeşitli ticari, endüstriyel ve askeri uygulamaları desteklemektedir.
Sıkça Sorulan Sorular
Kayma halkası nedir?
Duran ve dönen yapılar arasında güç ve sinyalleri ileten, hasara yatkın sarkan kabloları ortadan kaldıran elektromekanik bir cihazdır.
Özel çözümler sunuyor musunuz?
Evet, mühendislik ekibimiz, özel gereksinimlerinize göre uyarlanmış özel kayma halkaları geliştirebilir.
Not: Talep üzerine ek ürün çözümleri mevcuttur. Özel gereksinimler için bizimle iletişime geçin.
