15 Güç ve sinyal için Bor Ethernet Kayma Halkası
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| devreler | 15 devre | Çalışma Hızı | 0-300rpm |
|---|---|---|---|
| Rating Voltajı | 380VAC/24VAC | Elektrik Gürültüsü | 70mΩ Min |
| Çalışma voltajı | 380VAC/24VAC | Dielektrik gücü | ≥1000V@50Hz (akım), 300V@50Hz (sinyal) |
| Yalıtım direnci | 500MΩ@500VDC (Current), 100mΩ@300VDC (sinyal) | Delikten | Φ38.1mm |
| İletişim malzemesi | Değerli metal | Ev materyalleri | Alüminyum alaşımı |
| Kablo uzunluğu | Rotor: 3000mm, Stator: 1000mm | Sıcaklık aralığı | -20°C~+60°C |
| Nem | ≤60% bağıl nem | Ip derecesi | IP50 |
| tel boyutu | Lapp 10019917 Tel/ Lapp 0028892 Tel Simens telleri (6xv1840-2AH10) | ||
| Vurgulamak | 15 boru kayma halkasından geçen devre,Güç için Ethernet kayma halka,delik kayma yüzüğü sinyali ile |
||
Ürün Açıklaması

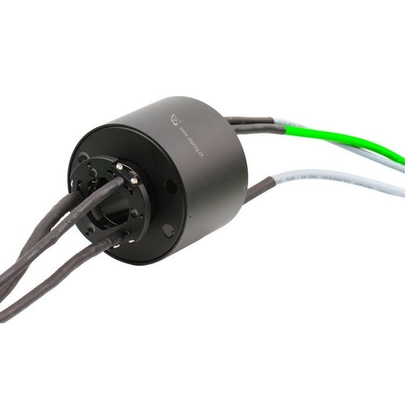

Delik Ethernet Slip Ring 15 devreleri aracılığıyla akım ve sinyalin iletilmesi
Ürün özellikleri
| Bağlanmak | Değer |
|---|---|
| Tip | Elektronik aksesuarlar |
| Devreler | 15 devre |
| Çalışma hızı | 0-300rpm |
| Voltaj derecesi | 380VAC/24VAC |
| Elektrik gürültüsü | 70mΩ dk |
Ürüne Genel Bakış
Sadece Alibaba'da pazarlık fiyatı
LPT038 Serisi Kayma Halkası, birden fazla kanalı ve mevcut seçeneklere sahip standart bir delik açısından iletken kayma halkasıdır.
- 360 derece sonsuz rotasyon, güç ve sinyalin hibrit iletimini karşılayan
- Gelişmiş Elyaf Fırça Teknolojisi, düşük sürtünme, düşük temas direnci, sürtünmesiz kalıntılar ve bakım içermeyen çalışma sağlar
- Pazar talebine hızlı yanıt vermek için olgun teknolojiye sahip standartlaştırılmış, modüler tasarım
Başvuru
- Proses Kontrol Ekipmanı
- Acil Durum Aydınlatma, Robot, Paletleme Makineleri
- Ağır ekipman kuleleri veya kablo makaraları
- Ambalaj/ambalaj makineleri
- Tıbbi ekipman
- Döner dizin tabloları
- Yarı iletken taşıma sistemleri
- Endüstriyel makine
- Sergi ekran makineleri
- Yüksek hızlı kameralar
Teknik Özellikler
| Devreler | 5 Devre × RS422 Sinyal, 6 Devre × 5A, 4 Devre × Ethernet |
| Çalışma voltajı | 380VAC/24VAC |
| Dielektrik mukavemet | ≥1000V@50Hz (akım) devreleri arasında, 300V@50Hz (sinyal) |
| Yalıtım | 500MΩ@500VDC (Current), 100mΩ@300VDC (sinyal) |
| Elektrik gürültüsü | ≤70mΩ (50rpm) |
| Çalışma hızı | 0 ~ 300 rpm |
| Sondaj yoluyla | Φ38.1mm |
| Temas etmek | Değerli metal |
| Konut | Alüminyum alaşımı |
| Tel boyutu | Lapp 10019917 Tel/Lapp 0028892 Tel Simens telleri (6xv1840-2AH10) |
| Tel uzunluğu | Rotor: 3000mm, Stator: 1000mm |
| Sıcaklık | -20 ° C ~+60 ° C |
| Nem | ≤%60 RH |
| IP derecesi | IP50 |
Rekabet avantajları
- Zorlu alan kısıtlamalarına sığacak kompakt tasarım
- Düşük tork sistem tork bütçesini en aza indirir
- Hızlı teslimat
- Uzun operasyonel ömür boyu
Kurulum Talimatları
Kayma halkası gövdesi yatak için kullanılmamalı ve tel harici çekme kuvvetine tabi tutulmamalıdır. Takarken, rotor ve stator kablolu olmamalıdır. Kayma halkasını dönen şaft üzerindeki dört set vidayla sabitlemenizi, döndürme geçirmez parçayı yerleştirmenizi ve parazit veya kırılmayı önlemek için telin taranmasını öneririz. Kayma halkaları hassas elektrik bileşenleridir - zorlu ortamlarda, koruyucu önlemler ekleyin veya daha yüksek korumalı özel yapılmış bir kayma halkası düşünün.
Şirket avantajları
- 500'den fazla çalışanla 12.000 metrekarelik tesis
- 69 patent ile Ulusal Yüksek ve Yeni Teknoloji Ödülü sahibi
- Küresel işletmeler ve dünya çapında ajanlar ile uzun vadeli ortaklıklar
- Sivil, askeri, ticari ve endüstriyel uygulamalar için 10.000'den fazla başarılı tasarım
- 1996 yılında 20 yıldan fazla üretim ve Ar -Ge deneyimi ile kuruldu
- Farklı ekipman gereksinimleri için ücretsiz özel kayma halka çözümleri
- Hızlı Teslimat Özellikleri
Tipik uygulamalar
Şirket bilgileri
Sık sorulan sorular
1. Ne yapacağız?
Dönen sistemler için çeşitli çözümler sunarak yüksek kaliteli kayma halkaları geliştirmeye, tasarlamaya ve üretmeye odaklanıyoruz.
2. Kayma yüzüğü nedir?
Kayma halkası, güç ve elektrik sinyallerinin sabitten dönen yapılara iletilmesine izin veren elektromekanik bir cihazdır. Mekanik performansı iyileştirir, sistem işlemini basitleştirir ve hareketli eklemlerde hasara eğilimli kabloları ortadan kaldırır.
3. Ne tür kayma halkaları sunuyoruz?
- Elektrikli kayma halkaları (kapsül, delikten, minyatür)
- Sinyal kayma halkaları (USB 2.0/3.0, fiber optik döner eklemler, yüksek frekans)
- Pnömatik/hidrolik döner sendikalar
- Özel Kayma Halkaları
- Büyük Hacim Serisi
4. Bir kayma yüzüğü nasıl seçerim?
Seçim, uygulamanızın toplam devreler, devre başına voltaj/amper, çalışma hızı ve montaj türü dahil olmak üzere çalışma parametreleri hakkında ayrıntılar gerektirir. Özel/değiştirilmiş çözümlerle ilgili yardım için bizimle iletişime geçin.
5. Özel kayma halkaları sunuyor musunuz?
Evet, mühendislerimiz özel ihtiyaçlarınız için mükemmel çözümler geliştirecekler. Özel kayma yüzük projenize başlamak için bizimle iletişime geçin.
