Tek Kanal Kayma Halkası Rotary Joint DC 18 GHz frekans aralığı ve Paslanmaz Çelik Kutusu ile

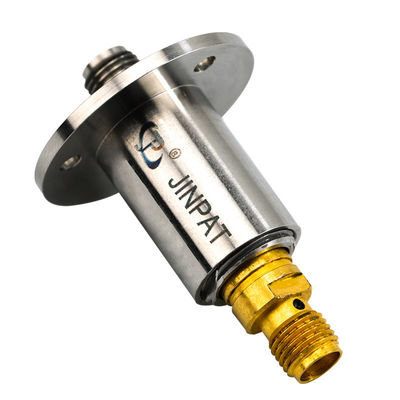

  • Single Channel Slip Ring Rotary Joint with DC to 18 GHz Frequency Range and Stainless Steel Case

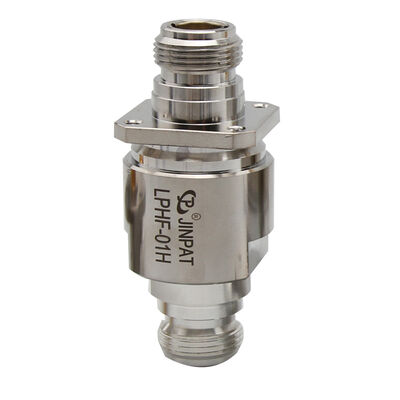

  • Single Channel Slip Ring Rotary Joint with DC to 18 GHz Frequency Range and Stainless Steel Case

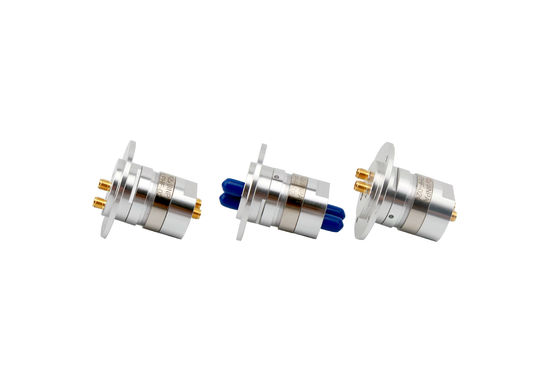

  • Single Channel Slip Ring Rotary Joint with DC to 18 GHz Frequency Range and Stainless Steel Case

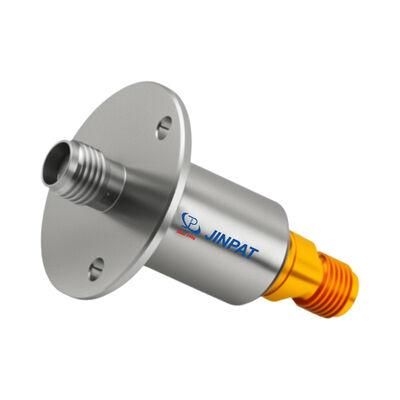

  • Single Channel Slip Ring Rotary Joint with DC to 18 GHz Frequency Range and Stainless Steel Case
Menşe yeri Çin
Marka adı JINPAT
Sertifika ISO/CE/RoHS/UL
Model numarası LPHF-01B
Min sipariş miktarı 10 adet
Fiyat negotiable
Ambalaj bilgileri Standart/Talep Üzerine
Teslim süresi 2 hafta ARO
Ödeme koşulları TT/CC/Paypal
Yetenek temini 500 adet / Hafta
Ürün ayrıntıları
Frekans aralığı DC'den 18 GHz'e Tepe gücü, maks. 1500 W @ 1 GHz
Faz WOW (maks. derece) 1 ° Ekleme Kaybı, WOW 0,04 dB
IP koruma seviyesi EN 60529 uyarınca IP 60 Vaka malzemesi Paslanmaz çelik
Malzeme teması Berilyum bakır Başvuru Araç Kuleleri
Vurgulamak

kayma halkası döner mafsal

,

koaksiyel döner mafsal

,

Tek Kanallı Kayma Halkası
Ürün Açıklaması
Tek kanal kayma halka/rotary joint DC 18 GHz
Berilyum bakır bağlantıları ile hafif tasarım
RF Koaksiyel Bağlantılar, iletim hatlarında elektrik bağlantıları kurmak veya kesmek için kablolara veya aletlere monte edilen temel bileşenlerdir.,kompakt delikli konfigürasyonlar için ekonomik ve kolayca erişilebilir bir çözüm sunarlar.
İdeal Uygulamalar
  • Video sistemleri (CCTV gözetimi)
  • Robotik ve otomasyon ekipmanları
  • Kablo bobinleri ve sarmalama sistemleri
  • Tıbbi teşhis ekipmanları
  • Paketleme makineleri
Radyo Frekansı Özellikleri
Parametreler Spesifikasyon
Arayüz Tipi SMA Kadın (50 ohm)
Tarzı Ben yazıyorum.
Frekans aralığı DC'den 18 GHz'e
En yüksek güç, maksimum 1500 W @ 1 GHz
Ortalama Güç, Maksimum 200 W @ 1 GHz
70 W @ 12 GHz
50 W @ 18 GHz
VSWR, maksimum 1.20 @ 0 ila 6 GHz
1.25 @ 6 ila 12 GHz
1.30 @ 12 ila 18 GHz
VSWR WOW 0.03
Ekleme Kaybı, Maksimum 0.25 dB @ 0 ila 6 GHz
0.30 dB @ 6 ila 12 GHz
0.40 dB @ 12-18 GHz
Ekleme Kaybı WOW 0.04 dB
WOW aşaması (maksimum derece) 1°
Mekanik ve çevresel özellikler
Parametreler Spesifikasyon
Maksimum dönme hızı 100 rpm
En Düşük Yaşam Süresi 5 * 106 dönüş
Başlangıç tork En fazla 1 Ncm
Sürekli dönme tork En fazla 1 Ncm
Arayüz üzerindeki maksimum eksen yükü ±5 N
Arayüz üzerindeki maksimum radyal yük ±5 N
Dava Malzemesi Paslanmaz çelik
İletişim malzemesi Berilyum Bakır
Yaklaşık Ağırlık 11.5 g
İşaretleme Yapıştırıcı etiket
Çalışma sıcaklık aralığı -40 ila +70°C
Depolama sıcaklık aralığı -50 ila +70°C
Maksimum Çalışma Nemliği (Kondanslanmayan) % 85
Maksimum Depolama Nemliği % 95
IP Koruma Seviyesi EN 60529'a göre IP 60
Ürün Dokümantasyonu
Tek Kanal Kayma Halkası Rotary Joint DC 18 GHz frekans aralığı ve Paslanmaz Çelik Kutusu ile 0
Çizim - Mekanik özellikler
Tek Kanal Kayma Halkası Rotary Joint DC 18 GHz frekans aralığı ve Paslanmaz Çelik Kutusu ile 1
Uygulama Örneği - Gerçek Dünyadaki Uygulama
