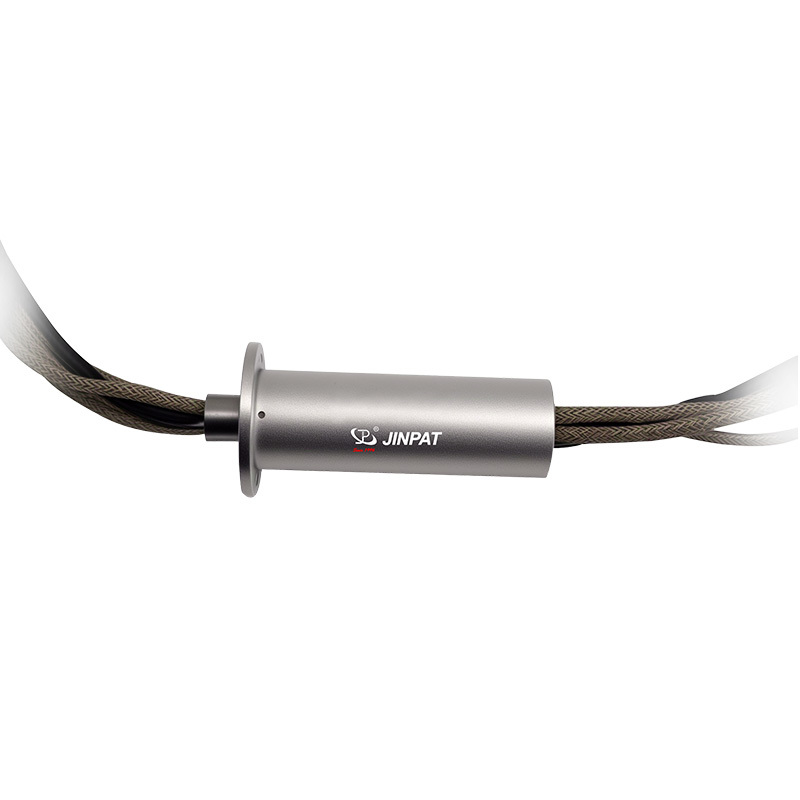

30 Devreli Kapsül Kayma Halkası 2A Altın Kontak 300 RPM
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Çalışma Hızı | 0-300 devir | Total Circuits | 30 |
|---|---|---|---|
| Mevcut Derecelendirme | devre başına 2 amper | İletişim malzemesi | Altından Altına |
| Kurşun uzunluğu | Standart 250 mm (9,843 inç) | Elektrik gürültüsü | 1mΩDakika |
| Başvuru | Tıbbi ekipman. | Insulation Resistance | 100 MΩ @ 500 VDC |
| Vurgulamak | CCTV Ekipmanları Kapsül Kayma Halkası,FCC RoHS Kapsül Kayma Halkası,IP40 Elektrik Kayma Halkası |
||
Ürün Açıklaması
Yüksek Hızlı Kapsül Kayma Halkası IP40 Düşük Elektriksel Gürültü CCTV Ekipmanları İçin
Ürün Özellikleri
| Özellik | Değer |
|---|---|
| Çalışma Hızı | 0-300 rpm |
| Toplam Devre Sayısı | 30 |
| Akım Değeri | Devre başına 2 amper |
| İletişim Malzemesi | Altından Altına |
| Kablo Uzunluğu | Standart 250 mm (9.843 inç) |
| Elektriksel Gürültü | 1mΩMin |
| Uygulama | Tıbbi ekipmanlar |
| Yalıtım Direnci | 100 MΩ @ 500 VDC |
Ürün Açıklaması
LPC-30T Kapsül Kayma Halkasıdönen yapılar arasında güç veya veri aktarımı yaparken sürekli dönme gerektiren elektromekanik sistemler için tasarlanmıştır. Döner elektrik arayüzleri veya elektrik döner bağlantıları olarak da bilinen bu kayma halkaları, tasarım basitleştirilirken ve dönme sırasında hasar önlenirken sistem yeteneğini artırır.
Temel Faydalar
- Düşük tork, sistem tork bütçesini en aza indirir
- Alan kısıtlı uygulamalar için kompakt tasarım
- Pürüzsüz, güvenilir çalışma
- Hassas ekipmanlar için düşük elektriksel gürültü
- Acil gereksinimler için hızlı sevkiyat mevcuttur
- 360° sürekli dönme yeteneği
- Yüksek bant genişliği aktarım kapasitesi
Teknik Özellikler
| Elektronik ve Elektrik | Mekanik | ||
|---|---|---|---|
| Devreler | Toplam 30 CKT | Çalışma Hızı | 0~300rpm |
| Detay | 30x2A | İç Çap | ∅6.4~∅1.5 |
| Gerilim Değeri | 0~240V AC/DC | İletişim Malzemesi | Altından Altına |
| Dielektrik Dayanımı | ≥500VAC@50Hz(P) ≥100VAC@50Hz(S) | Muhafaza Malzemesi | Alüminyum Alaşım |
| Yalıtım Direnci | ≥100MΩ@500VDC(P) ≥10MΩ@100VDC(S) | Kablo Teli Uzunluğu | Stator:250±5mm Rotor:250±5mm |
| Çevre | Açıklamalar | ||
| Çalışma Sıcaklığı | -20°C~+60°C | Uygulama | / |
| Çalışma Nemi | ≤60%RH | Diğer | / |
| IP | IP40 | Not: "P" güç anlamına gelir, "S" sinyal anlamına gelir. | |
Uygulama Örneği
Müşteri Vaka Çalışmaları
JINPAT Hakkında
Kayma halkası imalatında 30 yıllık deneyime sahip JINPAT, 7.000 metrekarelik bir tesiste, profesyonel bir Ar-Ge ekibi, gelişmiş üretim ekipmanları ve 300 yetenekli çalışanıyla faaliyet göstermektedir. Kayma halkalarımız Avrupa ve Kuzey Amerika'da önde gelen markalar olarak tanınmaktadır.
Gelişmiş teknik ekipmanlarımız ve hassas test cihazlarımız, çeşitli özelliklerde dayanıklı, güvenilir ürünlerle çeşitli müşteri gereksinimlerini karşılamamızı sağlar.
Sıkça Sorulan Sorular
Kayma Halkası Nedir ve Nasıl Çalışır?
Kayma halkası, güç, elektrik sinyalleri veya verilerin sabit bir yapıdan dönen bir bileşene iletilmesini sağlayan elektromekanik bir cihazdır. İletken halkalar ve fırçalardan oluşur ve kabloların dolaşmasını engellemeden sürekli 360° dönme sağlar. Radar sistemleri, döner platformlar ve robotik kollar gibi, elektrik bağlantısını korurken sınırsız dönme gerektiren sistemlerde esastır.
Uygulamam için Doğru Kayma Halkasını Nasıl Seçebilirim?
Temel seçim faktörleri şunlardır:
- Devre sayısı ve türü (güç, sinyal, veri, fiber optik, RF)
- Akım ve gerilim değerleri
- Dönme hızı ve çalışma ömrü
- Kurulum gereksinimleri (delik içinden, kapsül, flanşlı)
- Çevresel koşullar (sıcaklık, nem, IP derecesi)
Elektrik Kayma Halkası ve Akışkan Döner Birleşim Birleşimleri Sunuyor musunuz?
Evet. JINPAT, güç, sinyaller, akışkanlar ve gazların aynı anda iletimi için elektrik kayma halkalarını pnömatik veya hidrolik döner birleşimlerle tek bir birleşimde birleştiren entegre çözümler sunmaktadır. Ayrıca, yüksek hızlı veri iletimi için Fiber Optik Döner Bağlantılar (FORJ'ler) ve RF/mikrodalga sinyal aktarımı için Yüksek Frekanslı Döner Bağlantılar (HFRJ'ler) sunuyoruz; bunlar standart modeller veya tamamen özelleştirilmiş çözümler olarak mevcuttur.
JINPAT Kayma Halkalarını Tipik Olarak Hangi Endüstriler Kullanır?
Ürünlerimiz aşağıdakiler dahil çeşitli endüstrilere hizmet vermektedir:
- Havacılık ve Savunma (radar sistemleri, antenler, hedefleme)
- Tıbbi Ekipmanlar (BT tarayıcıları, cerrahi robotlar)
- Rüzgar Enerjisi (pervane kontrol sistemleri)
- Otomasyon ve Robotik (döner platformlar, robotik kollar)
- Denizcilik ve Mühendislik (vinçler, ekskavatörler, petrol platformları)
- Yayın ve Gözetim (pan-tilt kameralar, gimbal'lar)
Bir Kayma Halkasının Tipik Ömrü Nedir?
Ömür, aşağıdakilere bağlı olarak birkaç milyondan 200 milyon dönüşe kadar değişir:
- Dönme hızı ve görev döngüsü
- Elektriksel yük ve sinyal türü
- Çalışma ortamı (toz, nem, titreşim)
- Malzeme kalitesi ve fırça temas tasarımı
