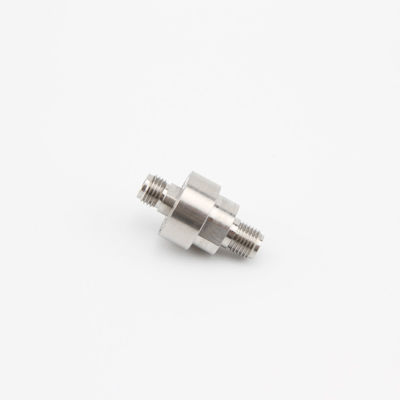

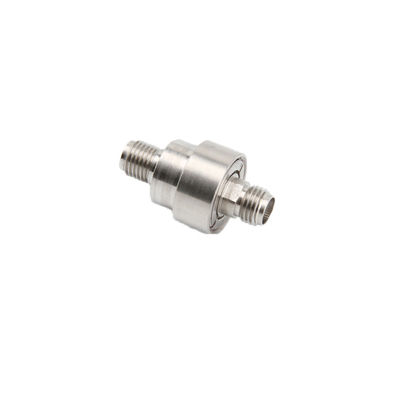

1 kanal HF döner kayma halkası 1500W 18 GHz

  • 1 Channel HF Rotary Slip Ring 1500W 18 GHz
  • 1 Channel HF Rotary Slip Ring 1500W 18 GHz
Menşe yeri Çin
Marka adı JINPAT
Sertifika ISO9001.ISO14000.CE.UL.FCC.RoHS
Model numarası LPHF-01A
Min sipariş miktarı 1 PARÇA
Fiyat Negotiable
Ambalaj bilgileri Standart/Talep Üzerine
Teslim süresi 2 hafta ARO
Ödeme koşulları TT/CC/Paypal
Yetenek temini 50K birim/hafta

Ücretsiz numune ve kuponlar için bana ulaşın.

Naber:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.

x
Ürün ayrıntıları
Kanal numarası 1 Frekans aralığı DC'den 18 GHz'e
Tepe gücü, maks. 1500W
Vurgulamak

dönen kayar halka

,

minyatür boydan boya kayma halkası

,

1 Kanal HF Döner Kayma Halkası
Ürün Açıklaması

RF Döner Kayma Halkası
RFDöner eklem, sürekli dönen cihazlarda kullanılır ve sabit parçadan dönen parçaya yüksek frekanslı ve yüksek hız sinyali iletir.Bu tür kayma halka yapısı kompakt ve diğer cihazlara entegre etmek kolaydırPerformans açısından güvenilir ve kalkanlı etkisinde mükemmel.
Bu arada, RF koaksiyel konektör ayrıca yukarıda belirtilen performansın yanı sıra işleme sinyalinin iyi bir fonksiyonuna sahiptir.tespit ve benzeri.Ayrıca, düşük VSWR ve israf silah sisteminin ve hassas ölçüm cihazının ihtiyaçlarını daha iyi karşılayabilir.


Spesifikasyon


Kanal 1
Frekans aralığı DC'den 18GHz'e
SVWR, en fazla 1.20@ 0-6 GHz; 1.25@ 6-12 GHz; 1.35@ 12-18 GHz
SVWR Değişimi 0.03
Ekleme Kaybı 0.25 dB@ 0 ila 6GHz; 0.35dB@6 ila 12GHz; 0.50dB @12 ila 18GHz
Ekleme Kaybı Değişimi 0.04 dB
Faz, en fazla 1°
En yüksek güç, en fazla 1500W
Ortalama güç, maksimum 200W@1 GHz; 30W@18GHz
Çalışma hızı, en fazla 100 RPM
Bağlantı tipi SMA Kadın (50Ω)
İletişim malzemesi Berilyum bakır
Bağlantı malzemesi Paslanmaz çelik
Son yüzeyin eksenel yükü, en fazla ±2N
Son yüzeyin radyal yükü, en fazla ±2N
Başlangıç tork 0.5Ncm, en fazla
Çalışma tork 1Ncm, en fazla
Ağırlık 10g
Çalışma sıcaklığı -40~+70°C
Nemlilik % 85
Koruma Derecesi IP40
Yaşam 0.5 milyon dönüş



Çizim

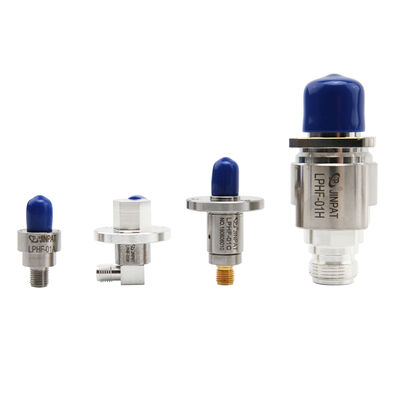

RF Döner Kayma Halkası Ürün Ekranı
