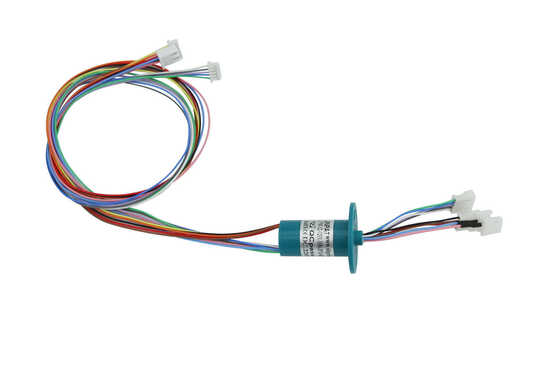

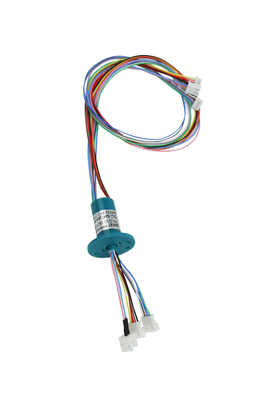

LVDS Sinyalleri için Altın-Altın Temaslı Kompakt 12 Devreli Kapsül Kayma Halkası
Ürün ayrıntıları
| Gerilim Değeri | 7VAC/DC | Dielektrik Dayanımı | 500V@50Hz'in ötesinde |
|---|---|---|---|
| Yalıtım | 100MΩ@100VDC | Elektrik gürültüsü | 1mΩ Min |
| Avantaj | Kompakt paket. | Başvuru | Robotik, döner sensörler |
| Mevcut Derecelendirme | 6 circuits@ LVDS signals; 6 devre @ LVDS sinyalleri; 4 circuits@ 2A; 4 devre | ||
| Vurgulamak | kompakt kayma halkası,mini kayma halkası,7VAC mini kayma halkası |
||
Ürün Açıklaması
Kapsül Kayma Halkası 12 Devre LVDS Sinyalleri
LVDS Sinyal İletimi için Kompakt 3D Tarayıcı Kayma Halkası

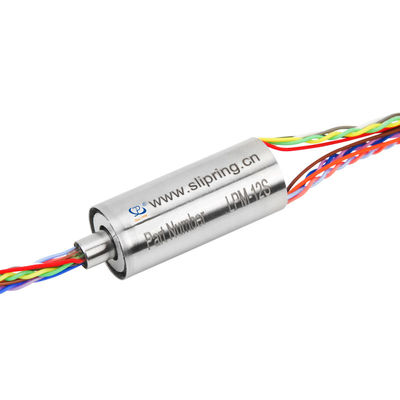

Bu hassas kayar halka ünitesi, gücü ve verileri sabit yapılardan dönen yapılara aktarırken sürekli, sınırsız dönüş gerektiren elektromekanik sistemler için tasarlanmıştır. JINPAT LPM-12S modeli, kompakt bir form faktöründe gelişmiş sinyal iletim teknolojisini temsil eder.
Temel Özellikler
- LVDS sinyallerini 6 özel devre üzerinden iletir
- 2A akım iletimi için derecelendirilmiş 4 devre
- Diğer sinyal türleri için 2 ek devre
- Hafif dayanıklılık için özel paslanmaz alaşım gövde
- 100 milyona kadar uzatılmış dönüş ömrü için altından altına kontaklar
- Kompakt boyutlar: 12,8 mm çap * 30 mm uzunluk
- 7V AC/DC'nin düşük çalışma voltajı gereksinimi
Teknik Özellikler
| Çalışma Hızı | 0-300 rpm |
| Devre Sayısı | Toplam 12 devre |
| Gerilim Değeri | 7V AC/DC |
| Mevcut Derecelendirme | LVDS sinyalleri için 6 devre; 4 devre @ 2A; Diğer sinyaller için 2 devre |
| Sıcaklık Aralığı | 0°C ile +65°C arası |
| İletişim Malzemesi | Altından Altına |
| Kurşun Boyutu | 28# gümüş kaplama bakır |
| Kurşun Uzunluğu | Standart 250 mm (9,843 inç) |
| Dielektrik Dayanımı | ≥500 VAC @50Hz, her devre arasında |
| Yalıtım Direnci | 100 MΩ @ 500 VDC |
| Elektrik Gürültüsü | 1mΩ Min |
Uygulama Örneği
